| الدفع نوع: | L/C,T/T,D/P,alipay |
| إنكوترم: | FOB,CIF,EXW |
| أدني كمية الطلب: | 1 |
| نقل: | Ocean,Land |
| ميناء: | beilun port,ningbo port |
الظل:
نموذج: CTT2203
علامة تجارية: سانسي
Origin: الصين
تخصيص الدعم: OEM
مكان المنشأ: الصين
قوة: إلكتروني
| نوع الحزمة | : | التعبئة قفص خشبي |
| مثال الصورة | : |
|
The file is encrypted. Please fill in the following information to continue accessing it

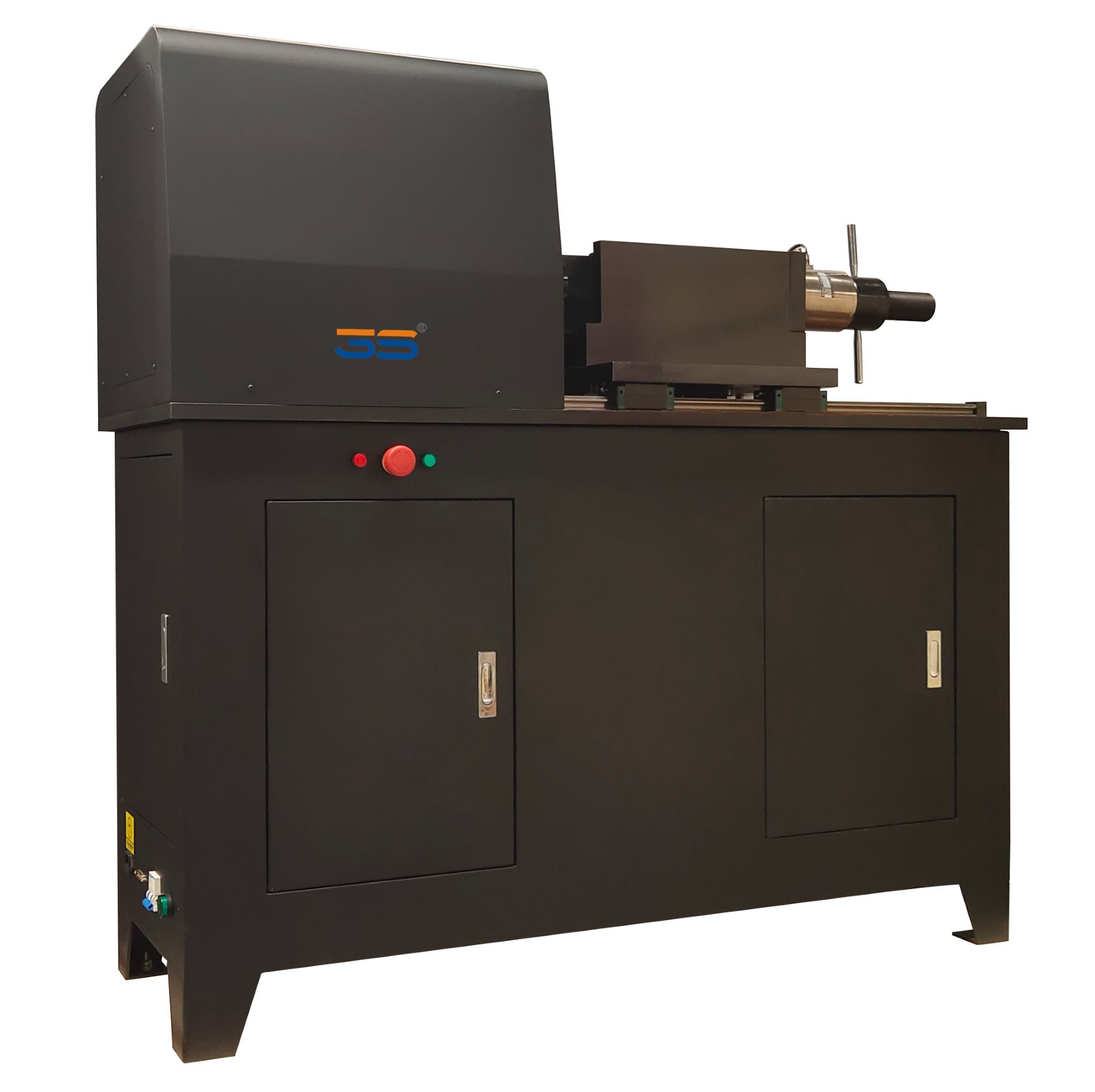

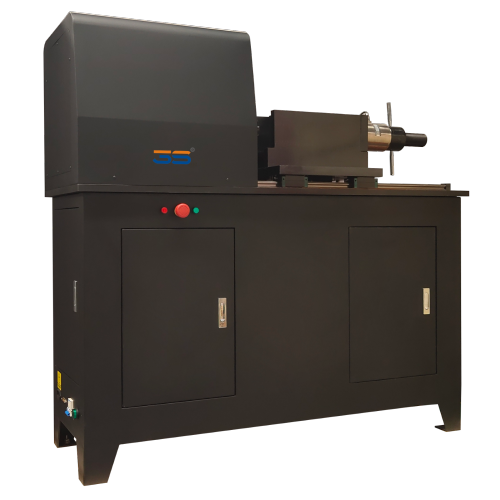

العنوان التعريفي: جهاز اختبار التواء الترباس عالي القوة 20Nm-2000N·m | اختبار القوة المحورية لعزم الدوران
الوصف التعريفي: يقوم جهاز اختبار التواء الترباس عالي القوة 20-2000 نيوتن متر بإجراء اختبارات قوة عزم الدوران المحورية المتزامنة على البراغي (M6 – M24). إنه يقيس معامل عزم الدوران، والتحميل المسبق، وخصائص الالتواء وفقًا لمعايير GB/T 1231، وASTM، وISO، ويعمل كمعدات اختبار بولت أساسية لتطبيقات السيارات والتطبيقات الهيكلية العامة. آلة اختبار المواد

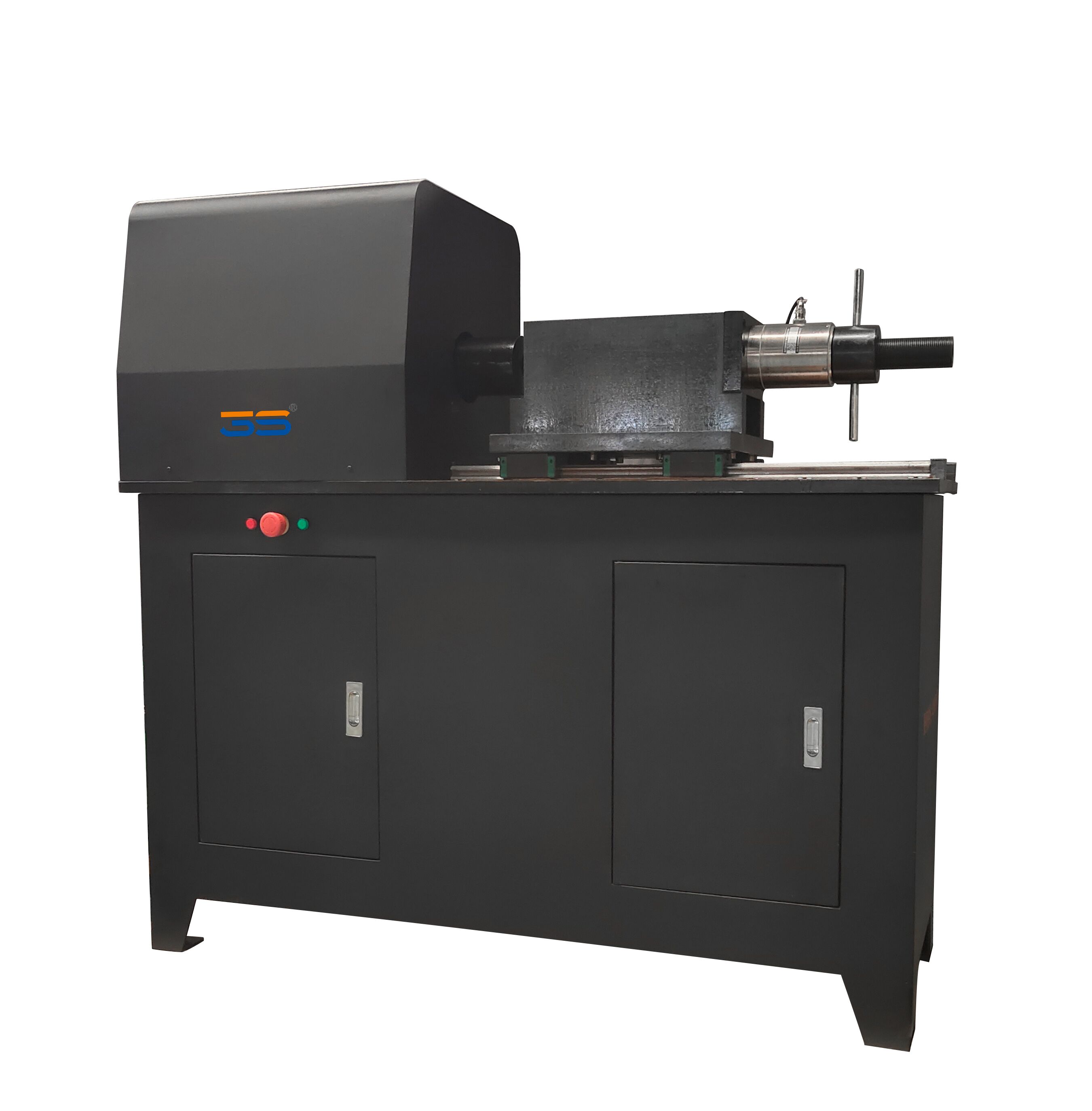

جهاز اختبار التواء البراغي عالي القوة (20 نيوتن متر - 2000 نيوتن متر) هو نظام مؤازر يتم التحكم فيه بواسطة الكمبيوتر، وهو مصمم للتحقق الشامل من الجودة لمجموعات البراغي عالية القوة. وهو متخصص في اختبار الالتواء والمحوري المتزامن ، وتطبيق ما يصل إلى 2000 نيوتن متر من عزم الدوران أثناء قياس القوة المحورية الناتجة (التحميل المسبق) على الترباس. تعد هذه القدرة ذات المعلمة المزدوجة أمرًا بالغ الأهمية لتحديد معامل عزم الدوران (K) وضمان موثوقية التوصيلات المثبتة بمسامير في السيارات والآلات والهياكل الفولاذية العامة. باعتبارها آلة اختبار أدوات التثبيت متعددة الاستخدامات، فإنها تلبي المتطلبات الصارمة لمعايير الهندسة الإنشائية.
قياس القوة المحورية لعزم الدوران في وقت واحد: يدمج النظام مستشعر عزم الدوران عالي الدقة وخلية تحميل القوة المحورية (عادةً بسعة 300-500 كيلو نيوتن) لقياس كلا المعلمتين في الوقت الفعلي. يسمح ذلك بالحساب المباشر لمعامل عزم الدوران (K = T / (P × d)) دون الحاجة إلى اختبارات منفصلة، مما يؤدي إلى تبسيط مراقبة الجودة للربط الهيكلي عالي القوة .
نطاق واسع للمثبتات العامة: مع أقصى عزم دوران يبلغ 2000 نيوتن متر وحد أدنى يبلغ 20 نيوتن متر، فإن الماكينة مناسبة بشكل مثالي لاختبار البراغي ذات القطر المتوسط من M6 إلى M24 ، والتي تُستخدم بشكل شائع في محركات السيارات وإطارات الآلات والهياكل الفولاذية الخفيفة.
التحكم وتحليل البيانات المعتمد على الكمبيوتر: باعتبارها آلة اختبار ذكية ، فهي تتميز ببرنامج سهل الاستخدام يعمل على أتمتة عملية الاختبار. يقوم النظام تلقائيًا بتسجيل ذروة عزم الدوران، وذروة القوة المحورية، وحساب متوسط معامل عزم الدوران، والانحراف المعياري، وإنشاء تقارير اختبار ومنحنيات (زاوية عزم الدوران، وقوة عزم الدوران المحورية).
السلامة والامتثال للمعايير: يتضمن النظام وسائل حماية ميكانيكية للسلامة وحدود برمجية للحماية من التحميل الزائد. يضمن محركها المؤازر الذي يتم التحكم فيه دورانًا سلسًا ومنخفض السرعة (عادةً أقل من 5 دورة في الدقيقة) وفقًا لمعايير مثل GB/T 1231 لمنع تحميل الصدمات وضمان نتائج دقيقة وقابلة للتكرار.
|
Parameter |
Specification (Typical 2000 N·m Model) |
|---|---|
|
Maximum Torque |
2000 N·m |
|
Torque Measuring Range |
20 – 2000 N·m (Full Scale) |
|
Torque Measurement Accuracy |
≤ ±1% of reading |
|
Maximum Axial Force (Preload) |
300 kN / 500 kN (Configurable) |
|
Axial Force Measuring Range |
5 – 300 kN / 10 – 500 kN |
|
Axial Force Accuracy |
≤ ±1% of reading |
|
Torque Resolution |
1/300,000 (Full Scale) |
|
Angle Measurement |
0 – ∞ (Unlimited), Accuracy: ≤ ±1% |
|
Speed Range |
0 – 5 rpm (Programmable) |
|
Suitable Bolt Size |
M6, M8, M10, M12, M16, M20, M24 (High-Strength) |
|
Power Supply |
AC 380V ±10%, 50Hz, 3-Phase (≈3.0 kW) |
|
Control Mode |
PC Control, AC Servo Motor Drive |
|
Compliance Standards |
GB/T 1231, GB/T 3632, GB/T 16823.3, ASTM F606, ISO 898-1 |
يعد هذا الاختبار بمثابة معدات اختبار المواد المهمة للصناعات التي تكون فيها سلامة الوصلات المثبتة بمسامير أمرًا بالغ الأهمية:
السيارات والآلات: مراقبة جودة البراغي عالية القوة المستخدمة في حوامل المحرك وأنظمة الشاسيه والآلات الثقيلة للتحقق من الامتثال لمعايير اختبار البراغي الهيكلية .
الإنشاءات العامة والهياكل الفولاذية: اختبار مسامير إطارات المباني الفولاذية والجسور والمعدات الصناعية حيث يكون التحميل المسبق الموثوق به أمرًا بالغ الأهمية للسلامة الهيكلية.
تصنيع أدوات التثبيت ومختبرات الطرف الثالث: الفحص الوارد وإصدار الشهادات لدفعات البراغي عالية القوة لمراقبة جودة أدوات التثبيت .
يوفر الطراز 2000 نيوتن متر القدرة المثالية لاختبار البراغي متوسطة القطر وعالية القوة السائدة في تطبيقات السيارات والتطبيقات الصناعية العامة. يوفر تصميمها المتكامل لاختبار الالتواء والشد المتزامن ميزة إنتاجية كبيرة مقارنة بالأجهزة المنفصلة، مما يقلل وقت الاختبار ويحسن ارتباط البيانات. بالنسبة لأي منشأة تعمل في اختبار السلامة الهيكلية أو تصنيع أدوات التثبيت، يعد هذا الاختبار حلاً دقيقًا وموثوقًا لضمان سلامة التوصيلات المثبتة بمسامير.
اتصل بنا للحصول على دعم تفصيلي للتكوين، بما في ذلك التركيبات الاختيارية لأحجام مسامير محددة أو إعدادات متعددة المحطات للاختبار بكميات كبيرة.
