| الدفع نوع: | L/C,T/T,D/P,ALIPAY |
| إنكوترم: | FOB,CIF,EXW |
| أدني كمية الطلب: | 1 |
| نقل: | Ocean,Land |
| ميناء: | NINGBO PORT,BEILUN PORT |
الظل:
نموذج: CTT5503
علامة تجارية: سانسي
Origin: الصين
تخصيص الدعم: OEM
مكان المنشأ: الصين
قوة: إلكتروني
| نوع الحزمة | : | التعبئة قفص خشبي |
| مثال الصورة | : |
|
The file is encrypted. Please fill in the following information to continue accessing it

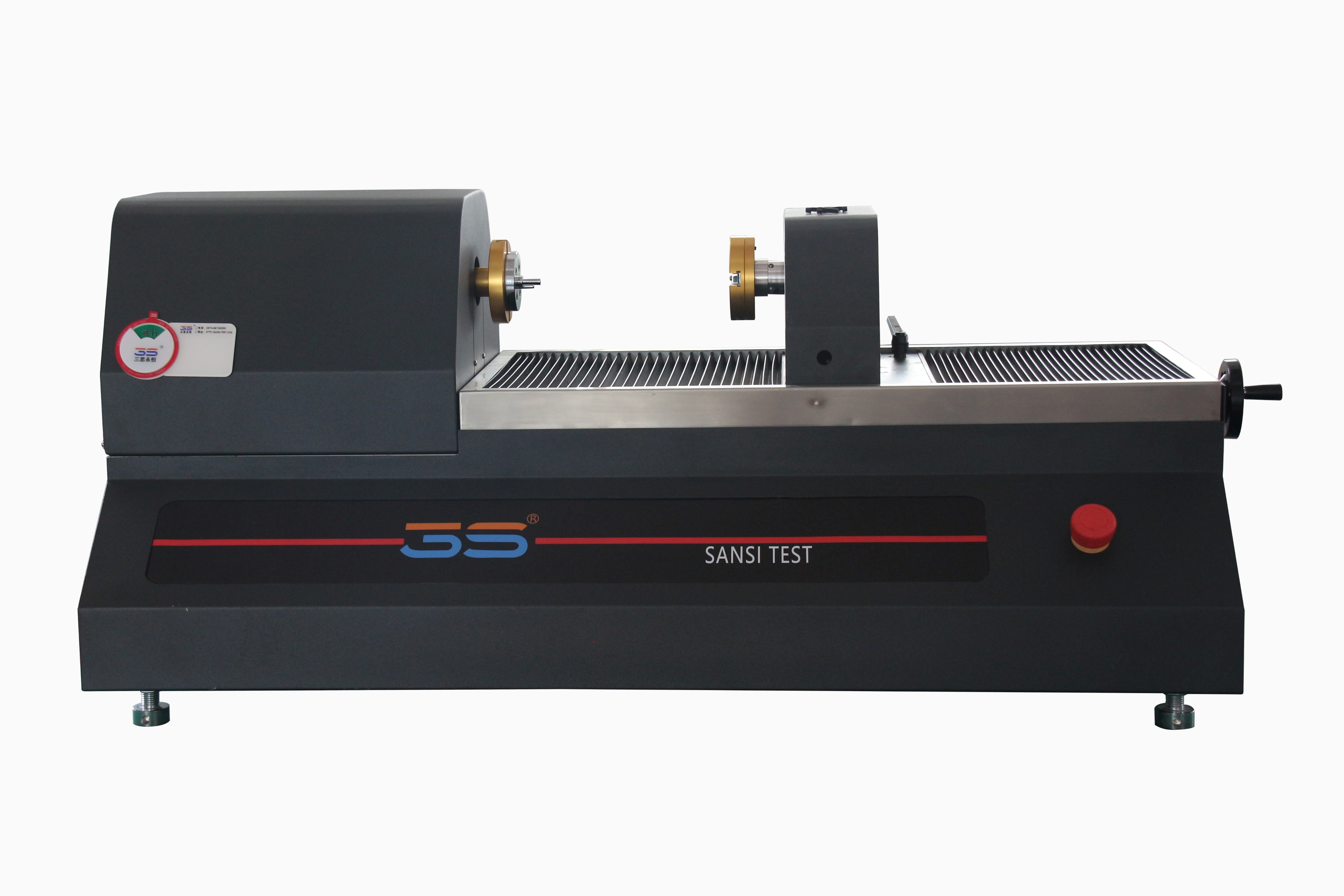

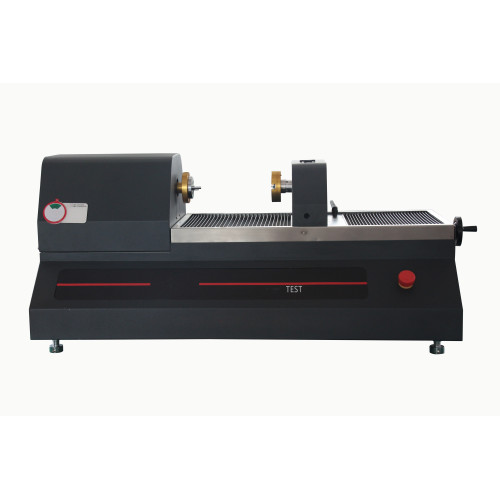

تُستخدم آلة اختبار الالتواء الإلكترونية بشكل أساسي لاختبار أداء عزم الدوران لنوابض الالتواء والمكونات والعناصر المرنة . يتم تثبيت عينة الاختبار بين مشبكين قابلين للتعديل. عن طريق تغيير التركيبات، يمكن أن يتكيف مع اختبار خصائص الالتواء للعينات المختلفة. يتم التحكم في آلة الاختبار بواسطة الكمبيوتر ويمكنها إجراء اختبارات عزم الدوران بزاوية ثابتة . تعرض الشاشة منحنى عزم الدوران لعينة الاختبار في الوقت الفعلي، إلى جانب معلمات مثل الزاوية وعزم الدوران وسرعة الالتواء وحالة الماكينة وتخزين بيانات الاختبار وطباعة تقرير الاختبار. يمكن إضافة ميزات برمجية إضافية.
هيكل الحاسوب المركزي
يعتمد الإطار الرئيسي على هيكل أفقي .
تم تحليل الإطار باستخدام طرق العناصر المحدودة (FEM) لتوزيع الضغط الأمثل، مما يضمن الصلابة والقوة الكافية.
تستخدم القاعدة المتحركة زوج دليل خطي ذو خلوص صفر ، مما يمنع توليد القوى المحورية أثناء التواء المواد بسبب التشوه. وهذا يضمن دقة نتائج الاختبار وعمر الخدمة للآلة.
قرص عزم الدوران الأيمن متصل بالمستشعر. يتم تشغيل التحميل على الجانب الأيسر بواسطة محرك سيرفو يعمل بالتيار المتردد من باناسونيك من خلال علبة تروس تخفيض، والتي تقوم بتدوير قرص التحميل لتطبيق حمل الاختبار.
يمكن للنظام أن يتحرك ويتم تثبيته على قضبان التوجيه لضبط مساحة الاختبار.
نظام القياس والتحكم
يتكون نظام قياس والتحكم في عزم الدوران (القوة) من مستشعر عزم دوران متماثل عالي الدقة وثنائي الاتجاه، ومصدر طاقة مثبت الجهد، ومضخم قياس، ومحول A/D.
يشتمل نظام قياس زاوية الالتواء والتحكم فيها على جهاز تشفير ودائرة مضاعفة/تشكيل التردد ودائرة العد.
من خلال معالجة الإشارات المختلفة، يحقق النظام التحكم بالكمبيوتر، ومعالجة البيانات، والعرض، ووظائف أخرى.
عملية الاختبار
التشغيل اليدوي : من أجل الضبط الدقيق المريح أثناء تركيب العينة، تم تجهيز الإطار الرئيسي بأزرار تشغيل للدوران للأمام والخلف.
تستخدم عملية الاختبار بأكملها واجهة تفاعلية تعتمد على نظام التشغيل Windows باللغة الصينية . يسمح نظام التشغيل الرسومي ذو النوافذ بإدخال معلمات الاختبار عبر لوحة المفاتيح وتشغيل الأزرار الافتراضية عبر الماوس، مما يؤدي إلى أتمتة عملية الاختبار الكاملة. يمكن حفظ النتائج بتنسيق تقرير على الكمبيوتر، وتتم طباعة التقارير باستخدام طابعة مقاس A4.
أجهزة حماية السلامة
تشتمل معدات اختبار الالتواء على وظائف إيقاف تشغيل الحماية من الحمل الزائد، والتيار الزائد، والجهد الزائد، وحماية السرعة الزائدة، والتوقف في حالات الطوارئ.
اختبار التعب
تم تجهيز آلة اختبار الالتواء بمحرك مؤازر ومخفض مستورد. يتم إجراء اختبار التعب عن طريق ضبط الزوايا واستخدام البرنامج للتحكم في دوران المحرك للأمام والخلف.
نظرة عامة على برامج الاختبار ضمان الجودة
برنامج اختبار اللغة الصينية متوافق مع نظام التشغيل Windows للحصول على البيانات ومعالجتها.
التثبيت القائم على المعالج وواجهة سهلة الاستخدام؛ سهلة التعلم والتشغيل.
قادر على الحصول على البيانات في الوقت الفعلي ومعالجتها وعرضها في الوقت الفعلي وطباعة تقارير النتائج.
يتميز البرنامج بالتحكم في الوقت الحقيقي، والحصول على البيانات، والمعايرة التلقائية، والحفظ التلقائي، ورسم المنحنيات المقاسة، وتصحيح البيانات يدويًا، وتحليل البيانات، وإنشاء تقرير الاختبار التلقائي. يمكن تخصيص تنسيق التقرير ومحتواه حسب متطلبات المستخدم.
أثناء الاختبار، يتم عرض كافة المعلمات في الوقت الحقيقي.
يسمح بإعداد اختبار الدُفعات لمجموعة من العينات والاختبار المستمر. يمكن حفظ إعدادات الاختبار على الكمبيوتر.
يستخدم نظام تشغيل رسومي ذو نوافذ يسمح بتكوين شاشة العرض ولوحة التحكم. سهولة إعداد سرعات الاختبار ومعلمات التحكم المختلفة. عرض نتائج الاختبار في الوقت الحقيقي. تشخيص النظام مع النتائج المعروضة. تمكن من حفظ واستدعاء بيانات الاختبار. يوفر تحكمًا دقيقًا في تصرفات آلة الاختبار.
اجتياز المنحنى : يسمح بالوصول إلى البيانات نقطة بنقطة على المنحنيات باستخدام الماوس لاستخراج البيانات المختلفة. يُظهر منحنى العلاقة بين عزم الدوران والزاوية العلاقة في أي نقطة، مما يسهل تحديد الموقع السهل لنقاط البيانات المطلوبة. يسمح بالتكبير المحلي المناسب واستعادة المنحنيات.
يتوفر التصفير اليدوي أو التلقائي لقنوات قياس عزم الدوران والزاوية حسب الحاجة.
الحفظ التلقائي : يتم حفظ شروط وبيانات الاختبار تلقائيًا ويمكن استرجاعها عند الحاجة.
اختبار الدفعة : بعد تحديد شروط الاختبار، يمكن اختبار مجموعة من العينات بشكل تسلسلي. يمكن تخزين شروط الاختبار ومعلمات العينة وبيانات الاختبار والنتائج واسترجاعها وإعادة استخدامها للاختبارات اللاحقة دون إعادة التكوين.
يمكن تخصيص تنسيق تقرير نتيجة الاختبار وفقًا لمتطلبات المستخدم.
يتميز بقاعدة بيانات مستقلة. يمكن استرجاع بيانات الاختبار مباشرة بواسطة MES (نظام تنفيذ التصنيع).
