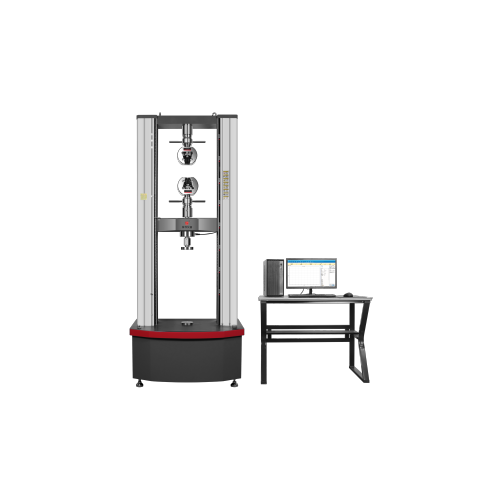

آلة الاختبار العالمية الإلكترونية XBD5000 300 كيلو نيوتن

آلة الاختبار العالمية الإلكترونية XBD5000 300 كيلو نيوتن

أحصل على آخر سعر

الدفع نوع:	L/C,T/T,D/P,alipay
إنكوترم:	FOB,CIF,EXW
أدني كمية الطلب:	1
نقل:	Ocean,Land
ميناء:	ningbo port,beilun port

Use:

Compression Testing Machine
Strength Testing Machine
Bending Testing Machine
Universal Testing Machine
Tensile Testing Machine
Auto Testing Machine
Plastic Testing Machine

الآن الاتصال

وصف المنتج

سمات المنتج

التعبئة والتغليف والت...

وصف المنتج

سمات المنتج

نموذج: XBD5305

علامة تجارية: شينبياو

Origin: الصين

تخصيص الدعم: OEM

مكان المنشأ: الصين

قوة: إلكتروني

التعبئة والتغليف والت...

نوع الحزمة	:	التعبئة قفص خشبي
مثال الصورة	:

The file is encrypted. Please fill in the following information to continue accessing it

وصف المنتج

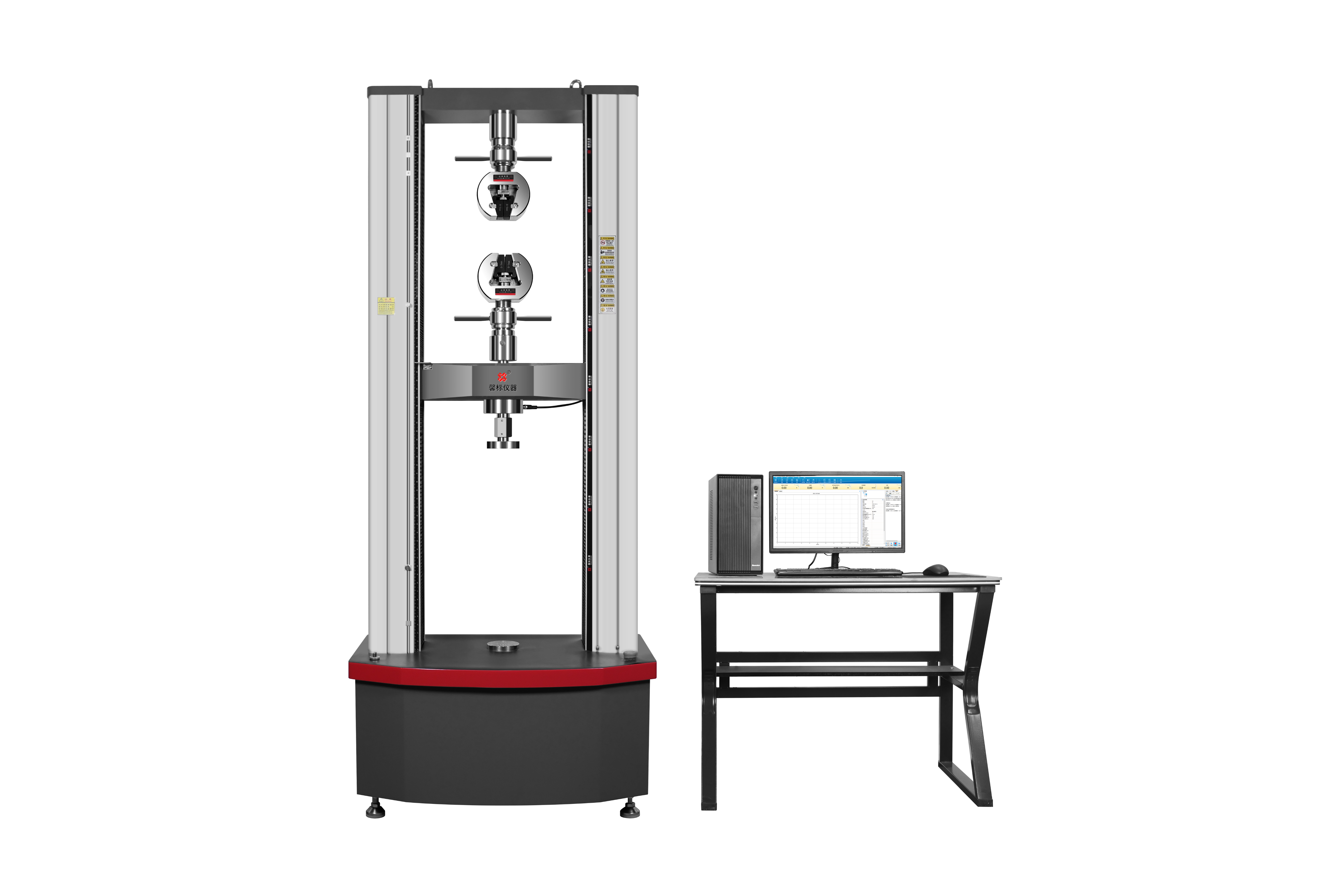

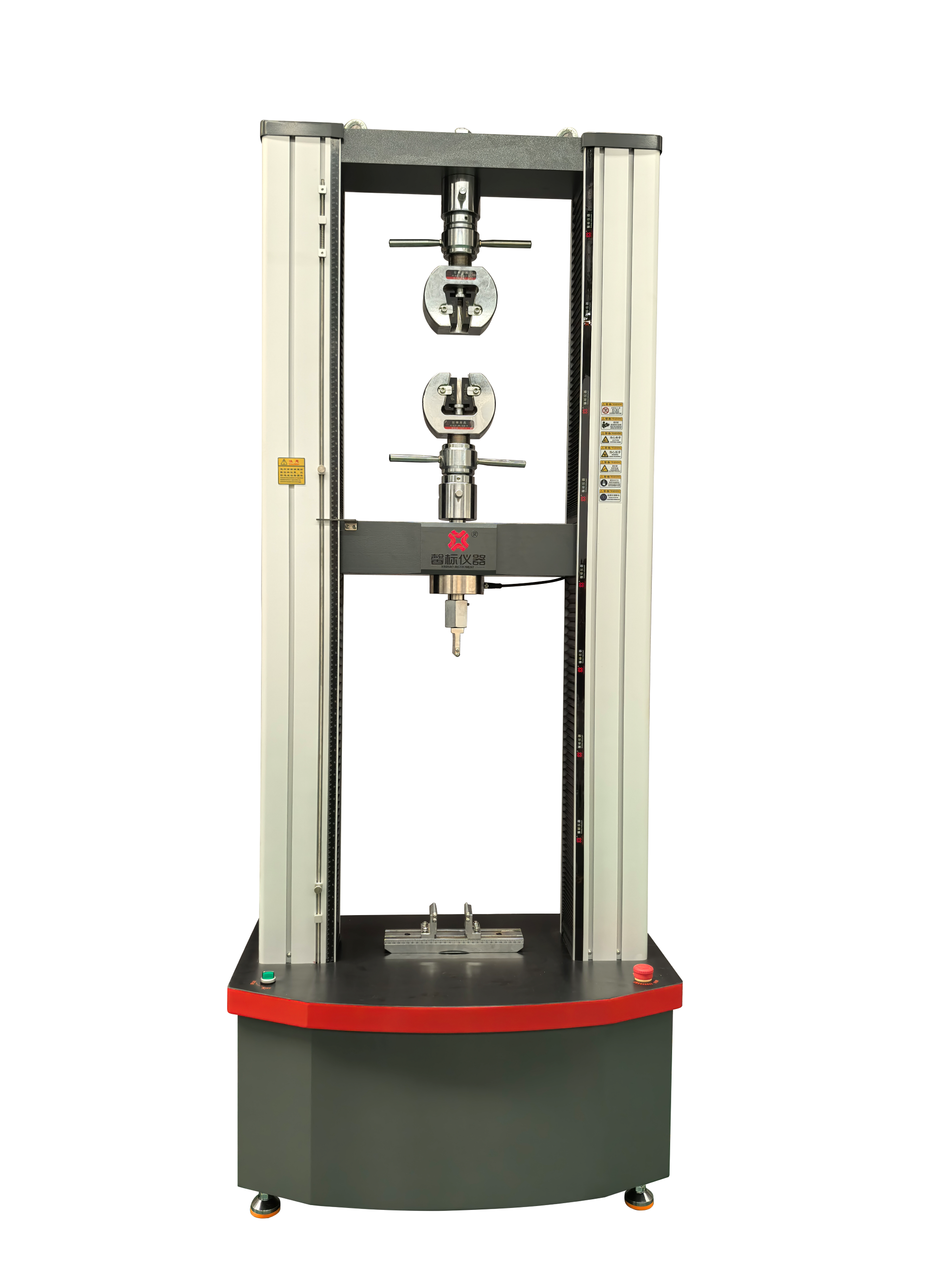

آلة الاختبار العالمية الإلكترونية XBD5000 300 كيلو نيوتن

إن آلة الاختبار العالمية الإلكترونية XBD5000 بقدرة 300 كيلو نيوتن عبارة عن معدات اختبار مواد دقيقة للخدمة الشاقة مصممة لاختبارات الخصائص الميكانيكية عالية السعة. واختبار الشد الذي يتم التحكم فيه بالكمبيوتر الصغير. باعتبارها آلة اختبار الشد البلاستيكية الموثوقة للغاية، فإنها توفر بيانات اختبار مستقرة وقابلة للتكرار للمقاطع المعدنية والمكونات الهيكلية والمثبتات عالية القوة والقضبان والأنابيب والمواد المركبة في الإنتاج الصناعي الحديث والأبحاث المعملية. اختبار المواد

صُممت هذه الآلة لتلبية معايير الاختبار الدولية بما في ذلك ISO 6892 وASTM E8 وGB/T 228، وتوفر دقة استثنائية ومتانة في ظل ظروف التحميل الثقيل. يعمل إطارها الفولاذي الصلب ذو العمود المزدوج على تقليل التشوه ويضمن محاذاة محورية مثالية، مما يجعلها مناسبة للاختبار المستمر في مختبرات تصنيع الصلب والبناء والسيارات وفحص الجودة.

يحقق النظام، المجهز بخلية تحميل عالية الدقة وجهاز تشفير بصري عالي الدقة، دقة قياس ضمن ±0.5% FS عبر نطاق الاختبار الكامل الذي يبلغ 300 كيلو نيوتن. يوفر نظام القيادة المؤازرة الكهروميكانيكية المتقدم تشغيلًا سلسًا وهادئًا مع نطاق تنظيم واسع للسرعة، ويدعم اختبارات الزحف البطيء، واختبارات الشد، واختبارات الانحناء، واختبارات الضغط ذات الثبات العالي. يتيح برنامج الاختبار الاحترافي المتكامل عرض المنحنى في الوقت الفعلي، وحساب البيانات تلقائيًا، وإنشاء التقارير، وتخزين البيانات التاريخية، مما يحسن بشكل كبير من كفاءة الاختبار والتوحيد القياسي.

تتميز آلة الاختبار العالمية المخبرية أيضًا بواجهة تشغيل سهلة الاستخدام مع جهاز كمبيوتر وتحكم مزدوج بشاشة تعمل باللمس. يمكن للمشغلين تعيين معلمات الاختبار بسرعة، وبدء الاختبار التلقائي، والحصول على تقارير اختبار احترافية بأقل قدر من التشغيل. تدعم الماكينة وسائل حماية متعددة للسلامة، بما في ذلك الحماية من الحمل الزائد، والحماية من السفر الزائد، والتوقف في حالات الطوارئ، والقفل الميكانيكي، مما يضمن التشغيل الآمن حتى في ظل ظروف التحميل القصوى.

بفضل مجموعة كاملة من التركيبات شديدة التحمل، بما في ذلك المقابض الإسفينية وألواح الضغط وأدوات الثني، يمكن تكييف الماكينة بمرونة مع أشكال العينات المختلفة ومتطلبات الاختبار. وهو يدعم التخصيص للتطبيقات الصناعية الخاصة، مما يجعله مثاليًا لاختبار الشد الإلكتروني، والتحقق من الخصائص الميكانيكية، وفحص المواد الواردة في الصناعات الثقيلة.

يعمل الهيكل المستقر وعمر الخدمة الطويل على تقليل تكاليف الصيانة ووقت التوقف عن العمل، بينما يعمل نظام القيادة الموفر للطاقة على تقليل استهلاك الطاقة في التشغيل المستمر. سواء تم استخدامها لفحص جودة الدُفعات في خطوط الإنتاج أو أبحاث المواد في المختبرات، فإن آلة الاختبار الشاملة هذه توفر أداءً عاليًا متسقًا ومخرجات بيانات جديرة بالثقة.

المواصفات الفنية

القوة القصوى: 300 كيلو نيوتن

فئة الدقة: 0.5

دقة قياس الحمل: ±0.5% من القراءة

نطاق سرعة الاختبار: 0.001-500 مم/دقيقة

دقة الإزاحة: 0.001 ملم

هيكل الإطار: عمود مزدوج، نوع قائم على الأرض

المادة الرئيسية: سبائك الصلب عالية القوة

مصدر الطاقة: تيار متردد 380 فولت ±10%، 50 هرتز

ميزات السلامة: الحماية من الحمل الزائد، التوقف في حالات الطوارئ، حد التجاوز، حارس السلامة

وظائف البرنامج: منحنى الوقت الحقيقي، الحساب التلقائي، تصدير التقارير، تخزين البيانات

التطبيقات

يتم استخدام آلة الاختبار الشاملة XBD5000 300kN على نطاق واسع في صهر المعادن، وهندسة البناء، وقطع غيار السيارات، وتصنيع أدوات التثبيت عالية القوة، وصناعات المواد المركبة. وهو يقوم بإجراء اختبارات الشد والثني والضغط والقص على قضبان الفولاذ والمقاطع والأجزاء الهيكلية والمسامير عالية القوة والألواح المركبة، مما يوفر دعمًا أساسيًا للبيانات لتطوير المنتج ومراقبة الجودة وشهادة السلامة.

كما يتم تطبيقه على نطاق واسع في سيناريوهات الاختبار الشامل للإنتاج الصناعي والمؤسسات البحثية ومختبرات الاختبار التابعة لجهات خارجية، مما يساعد الشركات على تحسين موثوقية المنتج وتلبية متطلبات جودة السوق العالمية.
