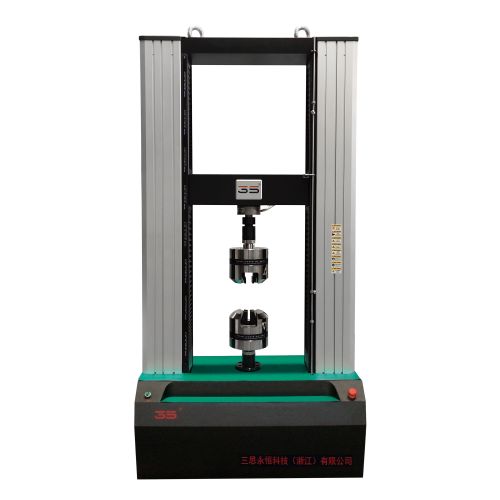

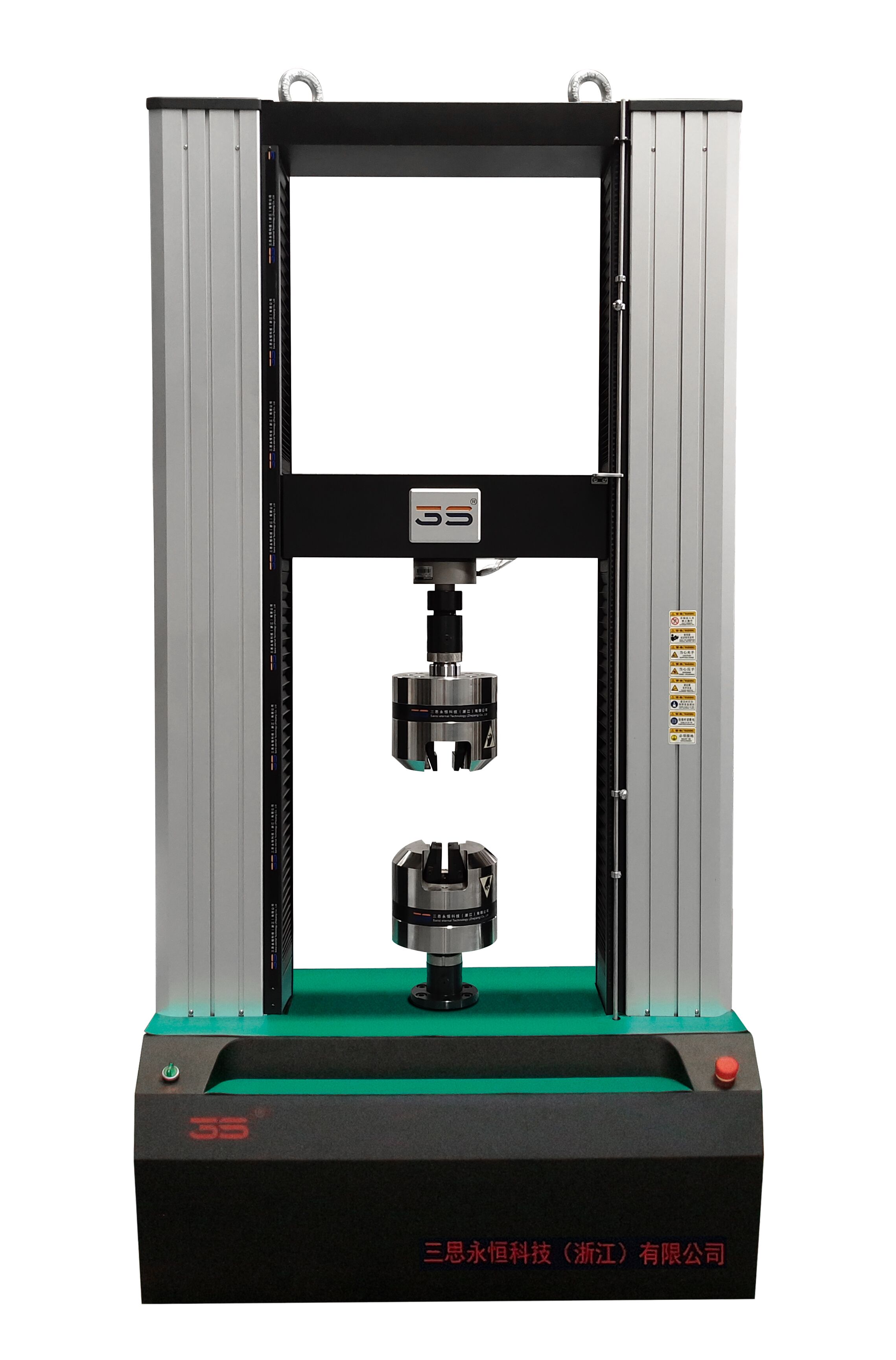

آلة الاختبار العالمية الإلكترونية 200KN

آلة الاختبار العالمية الإلكترونية 200 كيلو نيوتن

حل اختبار عالي الأداء للتطبيقات الصناعية

توفر آلة الاختبار العالمية الإلكترونية بقدرة 200 كيلو نيوتن دقة وموثوقية استثنائيتين لتطبيقات اختبار المواد الصعبة. من خلال الجمع بين التكنولوجيا الكهربائية المؤازرة المتقدمة والبنية القوية، يوفر هذا النظام قياسًا دقيقًا للقوة والتحكم فيها لمراقبة الجودة والبحث واختبار الإنتاج عبر العديد من الصناعات.

الميزات والفوائد الرئيسية

✅ نظام تحكم إلكتروني متطور

• ±0.5% دقة قياس القوة عبر النطاق بأكمله

• تحكم مؤازر رقمي لتشغيل سلس وسريع الاستجابة

• معلمات وتسلسلات الاختبار القابلة للبرمجة

• الحصول على البيانات وتحليلها في الوقت الحقيقي

✅ بناء وتصميم قوي

• إطار فولاذي ملحوم عالي التحمل بأربعة أعمدة

• السعة القصوى 200 كيلو نيوتن (45000 رطل).

• تصميم قائم على الأرض من أجل الثبات والمتانة

• مساحة اختبار واسعة للعينات والتركيبات الكبيرة

✅ قدرات اختبار متعددة الاستخدامات

• اختبارات الشد والضغط والثني والقص والتقشير

• مناسبة للمعادن والمواد المركبة والبلاستيك ومواد البناء

• متوافق مع الغرف البيئية وملحقاتها

• واجهة برمجية متعددة اللغات

المواصفات الفنية

المعلمات الأساسية:

• السعة القصوى: 200 كيلو نيوتن (45000 رطل)

• دقة القوة: ±0.5% من الحمل المشار إليه (ISO 7500-1 الفئة 0.5)

• دقة القوة: 1/500000 من النطاق الكامل

• نطاق السرعة: 0.001-500 مم/دقيقة

• المساحة العمودية: 1800 ملم (قياسي)

• بناء الإطار: فولاذ ملحوم بأربعة أعمدة

• نظام القيادة: محرك سيرفو يعمل بالتيار المتردد مع برغي كروي

• الطاقة: 380 فولت، 3 فاز، 15 كيلو وات

• الأبعاد: 1600 واط × 1200 عمق × 3200 ارتفاع ملم

• الوزن: 2500 كجم

التحكم والقياس:

• أوضاع التحكم: الوضع، السرعة، القوة، الضغط

• أخذ عينات البيانات: ما يصل إلى 2000 هرتز

• البرنامج: يعتمد على نظام Windows مع إدارة قواعد البيانات

• السلامة: التوقف في حالات الطوارئ، الحماية من الحمل الزائد، حراس السلامة

التطبيقات

مراقبة الجودة الصناعية:

• اختبار المكونات المعدنية والتحقق من صحتها

• شهادة مواد البناء

• اختبار أجزاء السيارة

• التحقق من صحة مكونات الفضاء الجوي

البحث والتطوير:

• توصيف المواد الجديدة

• دراسات المواد المقارنة

• اختبار تحسين الأداء

• تحقيقات تحليل الفشل

مواد البناء:

• اختبار حديد التسليح والصلب

• تقييم المكونات الخرسانية

• اختبار العناصر الهيكلية

• اختبار المواد الاصطناعية

تصنيع:

• اختبار دفعة الإنتاج

• التحقق من المواد الموردة

• التحقق من صحة التحكم في العملية

• اختبار شهادة المنتج

التكوين القياسي

المكونات المتضمنة:

1. إطار الاختبار الرئيسي مع نظام محرك سيرفو

2. جهاز كمبيوتر للتحكم بشاشة 24 بوصة

3. حزمة برامج الاختبار المهنية

4. قبضة إسفين هيدروليكية (عينات مسطحة)

5. ألواح الضغط (قطر 250 مم)

6. تركيبات الانحناء الأساسية

7. نظام حراسة السلامة

8. مجموعة أدوات التثبيت والوثائق

9. شهادة المعايرة (NIST يمكن تتبعها)

10. كتيبات التشغيل والصيانة

الملحقات الاختيارية:

• أنظمة مقياس الفيديو

• الغرف البيئية (-70 درجة مئوية إلى +350 درجة مئوية)

• مقابض متخصصة لمواد مختلفة

• أنظمة معالجة العينات الآلية

• وحدات برامج التحليل المتقدمة

• تركيبات مخصصة لتطبيقات محددة

الأداء والموثوقية

التحقق من الدقة:

• تمت معايرة المصنع وفقًا لمعايير ISO 7500-1

• التحقق من المعايرة من 11 نقطة

• خلية تحميل معوضة لدرجة الحرارة

• تتوفر خدمة المعايرة العادية

ميزات المتانة:

• مكونات من الدرجة الصناعية في جميع الأنحاء

• الأنظمة الكهربائية المحمية

• تشطيبات مقاومة للتآكل

• نقاط صيانة يسهل الوصول إليها

أنظمة السلامة:

• أزرار توقف متعددة للطوارئ

• حدود السفر الميكانيكية

• دوائر الحماية من الحمل الزائد

• حراسة السلامة المتشابكة

قدرات البرمجيات

مراقبة الاختبار:

• طرق الاختبار المبرمجة مسبقا للمعايير المشتركة

• برمجة تسلسل الاختبار المخصص

• تعديل المعلمة في الوقت الحقيقي

• تنفيذ الاختبار الآلي

تحليل البيانات:

• الحساب التلقائي للخواص الميكانيكية

• أدوات التحليل الإحصائي

• تركيب المنحنى والتحليل

• صيغ حسابية مخصصة

التقارير والتوثيق:

• توليد التقارير المهنية

• تنسيقات تصدير متعددة (PDF، Excel، Word)

• نظام إدارة قواعد البيانات

• وظيفة مسار التدقيق

ميزات الامتثال:

• 21 CFR الجزء 11 خيارات الامتثال

• القدرة على التوقيع الإلكتروني

• حماية سلامة البيانات

• نظام إدارة المعايرة

التثبيت والدعم

متطلبات الموقع:

• المساحة الأرضية: 4.0 × 3.5 متر كحد أدنى

• مصدر الطاقة: 380 فولت، 3 مراحل، دائرة 60 أمبير

• الأساس: أرضية خرسانية صلبة

• البيئة: التحكم في درجة الحرارة (15-25 درجة مئوية مثالية)

خدمات الدعم:

• التركيب والتشغيل الاحترافي

• التدريب الشامل للمشغل

• الدعم الفني والصيانة

• خدمات المعايرة والتحقق

• توفر قطع الغيار

البرامج التدريبية:

• التشغيل الأساسي والسلامة

• تقنيات الاختبار المتقدمة

• إجراءات الصيانة

• تشغيل البرمجيات والبرمجة

ضمان الجودة

معايير التصنيع:

• إنتاج حاصل على شهادة ISO 9001

• مراقبة الجودة في جميع مراحل التصنيع

• اختبار الأداء قبل الشحن

• حزمة الوثائق كاملة

الشهادات والامتثال:

• علامة CE للسوق الأوروبية

• الامتثال لمعايير ISO 7500-1

• الامتثال ASTM E4

• التوافق مع المعايير الدولية

الضمان والخدمة:

• ضمان قياسي لمدة عامين

• تتوفر خيارات الضمان الممتد

• شبكة الخدمات العالمية

• برامج الصيانة الوقائية
