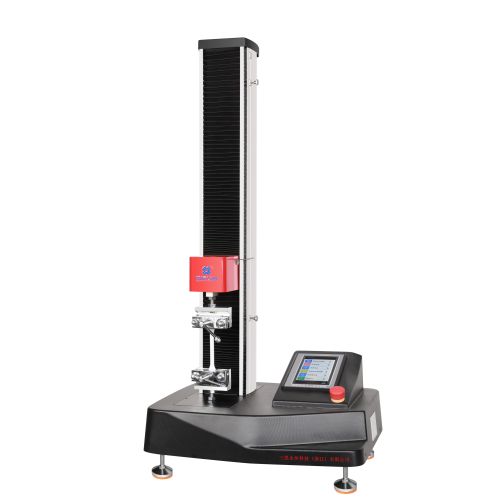

آلة اختبار عالمية ذات عمود واحد تعمل باللمس-50N

1. نظرة عامة على المنتج

إن آلة الاختبار العالمية ذات العمود الواحد التي تعمل باللمس (50N) هي عبارة عن نظام اختبار من الجيل التالي تم تصميمه للتوصيف الميكانيكي الدقيق منخفض القوة.

تم تصميم هذه الوحدة ذات العمود الواحد، المصممة لبيئات المختبرات المدمجة، بدمج خلية تحميل 50N عالية الحساسية مع واجهة تحكم بديهية تعمل باللمس، مما يوفر نتائج دقيقة وقابلة للتكرار لاختبارات الشد والضغط والانحناء والتقشير والثقب. مثالي لمختبرات البحث والتطوير، وأقسام مراقبة الجودة، والمؤسسات التعليمية، وتصنيع الأجهزة الطبية، فهو يتوافق مع المعايير الدولية بما في ذلك معايير ISO 7500-1 (الفئة 0.5)، وASTM E4، وGB/T 16491، ومعايير DIN، مما يضمن القبول العالمي لبيانات الاختبار. آلة اختبار المواد إن تصميمها الموفر للمساحة (580×520×1580mm) يزيد من مساحة الطاولة مع الحفاظ على الصلابة الهيكلية، مما يجعلها مثالية لمرافق الاختبار الصغيرة والمتوسطة الحجم ذات المساحة المحدودة. 2. المواصفات الفنية الأساسية | المعلمة | القيمة | دقة | |-----------|------|----------| | قوة الاختبار القصوى | 50 نيوتن (11.24 رطل) | ±0.5% من القيمة المشار إليها | | نطاق قياس القوة | 2%–100% FS | ±0.5% FS | | قرار القوة | 1/600,000 خ | - | | نطاق سرعة الاختبار | 0.00005–2400 مم/دقيقة | ±0.2% من السرعة المحددة | | قرار الموقف | 0.0133 ميكرومتر | ±0.2% من الوضع المحدد | | السفر عبر الرأس | 960 ملم (عموديًا) | - | | عرض الاختبار | 100 ملم | - | | شاشة تعمل باللمس | 7 بوصة صناعية متعددة اللمس | دعم متعدد اللغات | | مزود الطاقة | تيار متردد 220 فولت ±10%، 50/60 هرتز، 600 وات | - | | الوزن الصافي | 108 كجم (238 رطلاً) | - | | معايير السلامة | حماية من الحمل الزائد (103% FS)، حد السكتة الدماغية، التوقف في حالات الطوارئ | - | تشتمل ميزات التصميم الرئيسية على **إطار أحادي العمود محسّن من قبل FEA** مع قضبان توجيه خطية مزدوجة، مما يضمن الحد الأدنى من الانحراف تحت الحمل والمحاذاة الدقيقة طوال شوط الاختبار. يعمل نظام مؤازر الدفع المباشر على التخلص من رد الفعل العكسي للإرسال، مما يتيح اختبار الإزاحة الدقيقة البطيئة للغاية (0.00005 مم/دقيقة) للمواد الحساسة مثل الأغشية الرقيقة والخيوط الطبية. ## 3. الميزات والمزايا الرئيسية ### 3.1 نظام تحكم عالي الدقة - **واجهة شاشة تعمل باللمس**: لوحة لمس صناعية مقاس 7 بوصات مع عرض منحنى إزاحة القوة/الإجهاد والإجهاد في الوقت الفعلي، مما يسمح بإعداد معلمة الاختبار بنقرة واحدة، ومراجعة البيانات، وإنشاء التقارير. - **التوافق متعدد المعايير**: قوالب طرق الاختبار المحملة مسبقًا لمعايير ASTM وISO وGB/T وEN وDIN، مما يدعم إنشاء برنامج اختبار مخصص للتطبيقات المتخصصة. - ** أوضاع التحكم المزدوجة **: تعمل عبر شاشة تعمل باللمس أو وحدة تحكم عن بعد محمولة (شاشة لمس ملونة مقاس 3.5 بوصة) للتكيف المرن مع سير العمل. ### 3.2 التصميم الميكانيكي المتقدم - **هيكل عالي الصلابة**: يضمن اللولب الكروي الدقيق المحمل مسبقًا ودعامات العمود المعززة ثبات المحاذاة على المدى الطويل، وهو أمر بالغ الأهمية للحصول على معامل دقيق وقياسات قوة الخضوع. - **نظام محرك منخفض الاهتزاز**: يوفر المحرك المؤازر المزود بحزام متزامن عالي الصلابة عملية سلسة وهادئة مع سرعة إرجاع سريعة (3000 مم/دقيقة)، مما يعزز كفاءة الاختبار. - **تكامل الملحقات المعيارية**: واجهة توصيل عالمية للمقابض، وأجهزة قياس التمدد، وغرف درجة الحرارة/الرطوبة، والتركيبات الالتوائية، مما يتيح الإعداد السريع لأنواع الاختبار المتنوعة. 3.3 السلامة وإدارة البيانات - حماية السلامة الشاملة**: إيقاف التحميل الزائد على مستوى الأجهزة (103% FS)، وحماية حد السكتة الدماغية مزدوجة الطبقة، وأزرار التوقف في حالات الطوارئ تمنع تلف المعدات وإصابة المشغل. - أمان البيانات**: اتصال USB/Ethernet لنقل البيانات بسرعة؛ يدعم تصدير نتائج الاختبار والمنحنيات بتنسيق CSV وExcel وPDF وPNG، مما يسهل إعداد تقارير الامتثال ومشاركة البيانات. - المعايرة والتشخيص التلقائي**: يؤدي التعرف التلقائي على TEDS لخلايا التحميل والتشخيص الذاتي الآلي إلى تقليل وقت توقف الصيانة وضمان إمكانية تتبع القياس. 4. التطبيقات النموذجية تعتبر آلة الاختبار ذات العمود الواحد 50N مثالية لتقييم **المواد منخفضة القوة وعالية الدقة** عبر العديد من الصناعات: 4.1 صناعة الأجهزة الطبية - قوة شد الغرز الجراحية وأنابيب القسطرة والأفلام الطبية (متوافقة مع ISO 13485) - اختبار قوة ثقب الإبر تحت الجلد وأختام التغليف الطبية - قوة التصاق الضمادات الطبية والطلاءات القابلة للزرع

4.2 علوم التعبئة والتغليف والمواد - مقاومة تمزق الأغشية البلاستيكية الرقيقة ورقائق الألومنيوم ومواد التغليف المركبة (ASTM D882، ISO 1924) - قوة تقشير الأشرطة اللاصقة والملصقات والتعبئة المرنة (ASTM D903، ISO 8510) - اختبار ضغط المواد الرغوية وبدائل الأنسجة الرخوة (ASTM D3574، ISO 2439) 4.3 الإلكترونيات والسلع الاستهلاكية - قوة الشد الأسلاك الدقيقة، ومفاصل اللحام، وأسلاك المكونات الإلكترونية (ASTM E8، ISO 6892-1) - مقاومة الانحناء للأفلام البصرية، وشاشات العرض المرنة، وركائز لوحات الدوائر - اختبار قوة الإزاحة للينابيع الصغيرة، والمشابك البلاستيكية، ومكونات المنتجات الاستهلاكية 4.4 المنسوجات والأقمشة غير المنسوجة - اختبار الشد والاستطالة للخيوط والأقمشة المنسوجة والمواد غير المنسوجة (ISO 13934، ASTM D5034) - قوة انفجار المنسوجات الأرضية ومواد الملابس الواقية 5. التكوين القياسي والملحقات الاختيارية 5.1 الحزمة القياسية - وحدة رئيسية لآلة اختبار عالمية ذات عمود واحد تعمل باللمس - خلية تحميل عالية الدقة 50N (تمكين TEDS) - لوحة تحكم صناعية تعمل باللمس مقاس 7 بوصة - جهاز تحكم عن بعد محمول (شاشة لمس ملونة مقاس 3.5 بوصة) - مقابض يدوية (علوية / سفلية) - كابلات الطاقة وملحقات التوصيل - دليل المستخدم وشهادة المعايرة - برنامج متعدد المعايير القوالب (ASTM/ISO/GB/T) 5.2 ترقيات اختيارية | ملحق | وظيفة | التطبيق | |-----------|---------|-------------| | وحدة قبضة هوائية | التحكم في قوة القبضة القابلة للبرمجة، مما يمنع انزلاق العينة | مواد لاصقة وأغشية رقيقة ومنسوجات | | مقياس التمدد بالليزر | قياس الضغط غير الملامس للمواد المرنة | أغشية بلاستيكية ومطاطية ومواد مركبة | | غرفة درجة الحرارة/الرطوبة | محاكاة بيئية (-70 درجة مئوية إلى 150 درجة مئوية، 10–98% رطوبة نسبية) | اختبار درجات الحرارة العالية والمنخفضة، وتحليل تأثير الرطوبة | | الدرع الواقي | قفل أمان، مقاومة للحطام | اختبارات العينات عالية الخطورة (مثل المواد الهشة) | | تركيبات مخصصة | مقابض متخصصة لعينات هندسية فريدة | مكونات طبية، أجزاء إلكترونية، عينات مخصصة | 6. ضمان الجودة وإصدار الشهادات - معايير التصنيع**: يتوافق مع معايير نظام إدارة الجودة ISO 9001 ومعايير المعايرة GB/T 2611 وGB/T 16825.1. - المعايرة وإمكانية التتبع**: تخضع كل وحدة لمعايرة المصنع بنسبة 100% بأوزان قياسية يمكن تتبعها، مصحوبة بشهادة معايرة صالحة لمدة 12 شهرًا. - الضمان والدعم**: ضمان شامل لمدة عامين للوحدة الرئيسية، والدعم الفني مدى الحياة، والتركيب/التدريب في الموقع متاح عند الطلب. - شهادة الطرف الثالث**: شهادة CE وFCC وRoHS الاختيارية للامتثال للسوق العالمية. 7. إرشادات التثبيت والتشغيل 7.1 متطلبات ما قبل التثبيت - طاولة عمل مستقرة بسعة تحميل ≥150 كجم، خالية من الاهتزاز وأشعة الشمس المباشرة - مصدر الطاقة: تيار متردد 220 فولت ±10%، 50/60 هرتز، دائرة مخصصة مع تأريض - بيئة العمل: درجة الحرارة 5-40 درجة مئوية، الرطوبة النسبية 10-90% (غير مكثفة) - الخلوص حول الماكينة: ≥500 مم من جميع الجوانب للصيانة والسلامة 7.2 عملية الإعداد السريع 1. فك الجهاز ووضعه على طاولة العمل، وضبط أقدام التسوية لتحقيق الاستقرار 2. توصيل كابل الطاقة وواجهة الاتصال (USB/Ethernet) 3. التشغيل وإجراء المعايرة التلقائية عبر واجهة شاشة اللمس 4. تثبيت المقابض/التركيبات المناسبة بناءً على متطلبات الاختبار 5. تحميل عينة الاختبار وتعيين المعلمات (السرعة ونطاق القوة ونوع الاختبار) 6. بدء الاختبار ومراقبة المنحنيات في الوقت الفعلي؛ التوقف التلقائي عند الانتهاء أو التحميل الزائد 7. تصدير وحفظ بيانات/تقارير الاختبار للتوثيق 7.3 نصائح الصيانة - أسبوعيًا: قم بتنظيف شاشة اللمس والإطار بقطعة قماش جافة؛ التحقق من محاذاة المقبض - شهريًا: قم بتشحيم قضبان التوجيه الخطية (استخدم شحم السيليكون المتوفر) - سنويًا: معايرة احترافية بواسطة فنيين معتمدين؛ فحص خلية الحمل ونظام المؤازرة - التخزين: يُحفظ في بيئة جافة؛ غطاء بغطاء غبار عند عدم الاستخدام 8. شروط التسعير والشحن - ** سعر فوب **: 1800 دولار - 2200 دولار لكل وحدة (يختلف باختلاف التكوين وكمية الطلب) - ** موك **: 1 وحدة - ** مهلة **: 7-15 يومًا للنماذج القياسية؛ 20-30 يومًا للتكوينات المخصصة - **التغليف**: علبة خشبية خالية من التبخير للحماية من الصدمات؛ تتوفر عبوات تصدير مخصصة - ** منافذ الشحن **: نينغبو، أو شنغهاي، أو شنتشن (مرنة لاحتياجاتك اللوجستية) - ** شروط التسليم **: FOB، أو CIF، أو EXW؛ خدمة التوصيل من الباب إلى الباب اختيارية 9. لماذا تختار آلة الاختبار العالمية ذات الشاشة التي تعمل باللمس 50N؟ 1. **دقة تفوق التوقعات**: فئة دقة تبلغ 0.5% ودقة قوة تبلغ 1/600000 تضمن الحصول على بيانات موثوقة حتى لأكثر المواد حساسية، وتلبية معايير الاختبار العالمية. 2. **تصميم يركز على المستخدم**: تعمل واجهة شاشة اللمس البديهية على التخلص من احتياجات التدريب المعقدة، بينما تتكيف أوضاع التحكم المزدوجة مع تفضيلات المشغل المتنوعة ومتطلبات سير العمل. 3. **أداء موفر للمساحة**: يعمل الحجم المدمج على سطح الطاولة على زيادة مساحة المختبر إلى أقصى حد دون المساس بالصلابة الهيكلية أو قدرة الاختبار، وهو مثالي للمنشآت الصغيرة والمتوسطة. 4. **الدعم الشامل**: يضمن الضمان لمدة عامين والدعم الفني مدى الحياة وخدمات المعايرة العالمية الموثوقية والامتثال التشغيلي على المدى الطويل. 5. **مرونة التخصيص**: مجموعة واسعة من الملحقات الاختيارية وخيارات التركيبات المخصصة تسمح بتكوين مخصص لتطبيقات صناعية محددة، بدءًا من الأجهزة الطبية وحتى اختبار التغليف. 10. الاتصال وخدمة ما بعد البيع - **دعم ما قبل البيع**: يوفر الفريق الفني المحترف حلول اختبار مخصصة واختبار العينات وعروض الأسعار التفصيلية بناءً على احتياجات التطبيق الخاصة بك. - **الخدمة في الموقع**: تتوفر خدمات التقسيط وتصحيح الأخطاء وتدريب المشغلين في المدن الصينية الكبرى؛ الدعم الدولي في الموقع قابل للتفاوض. - **خدمة ما بعد البيع**: دعم فني على مدار 24 ساعة طوال أيام الأسبوع عبر الهاتف/البريد الإلكتروني؛ توريد قطع الغيار لأكثر من 10 سنوات؛ - متابعة منتظمة لضمان الأداء الأمثل. - **شبكة الخدمة العالمية**: شراكة مع وكلاء محليين في أوروبا وأمريكا الشمالية وجنوب شرق آسيا والشرق الأوسط للاستجابة السريعة والدعم المحلي. هذا المنتج موثوق به من قبل أكثر من 1000 مختبر ومنشأة تصنيع في جميع أنحاء العالم لدقته وموثوقيته وفعاليته من حيث التكلفة. سواء كنت تقوم بإجراء مراقبة روتينية للجودة أو اختبار بحث وتطوير متقدم، فإن آلة الاختبار العالمية ذات العمود الواحد التي تعمل باللمس (50N) الخاصة بنا توفر الدقة والمرونة التي تحتاجها لتحقيق أهداف الاختبار الخاصة بك. اتصل بنا اليوم للحصول على عينة اختبار مجانية، أو كتالوج مفصل، أو عرض أسعار مخصص مصمم خصيصًا ليناسب متطلبات التطبيق المحددة الخاصة بك!
