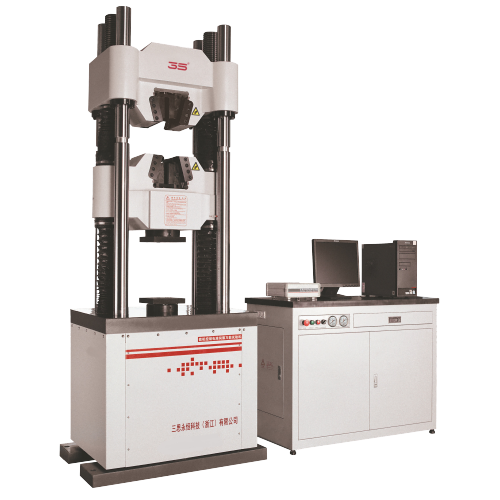

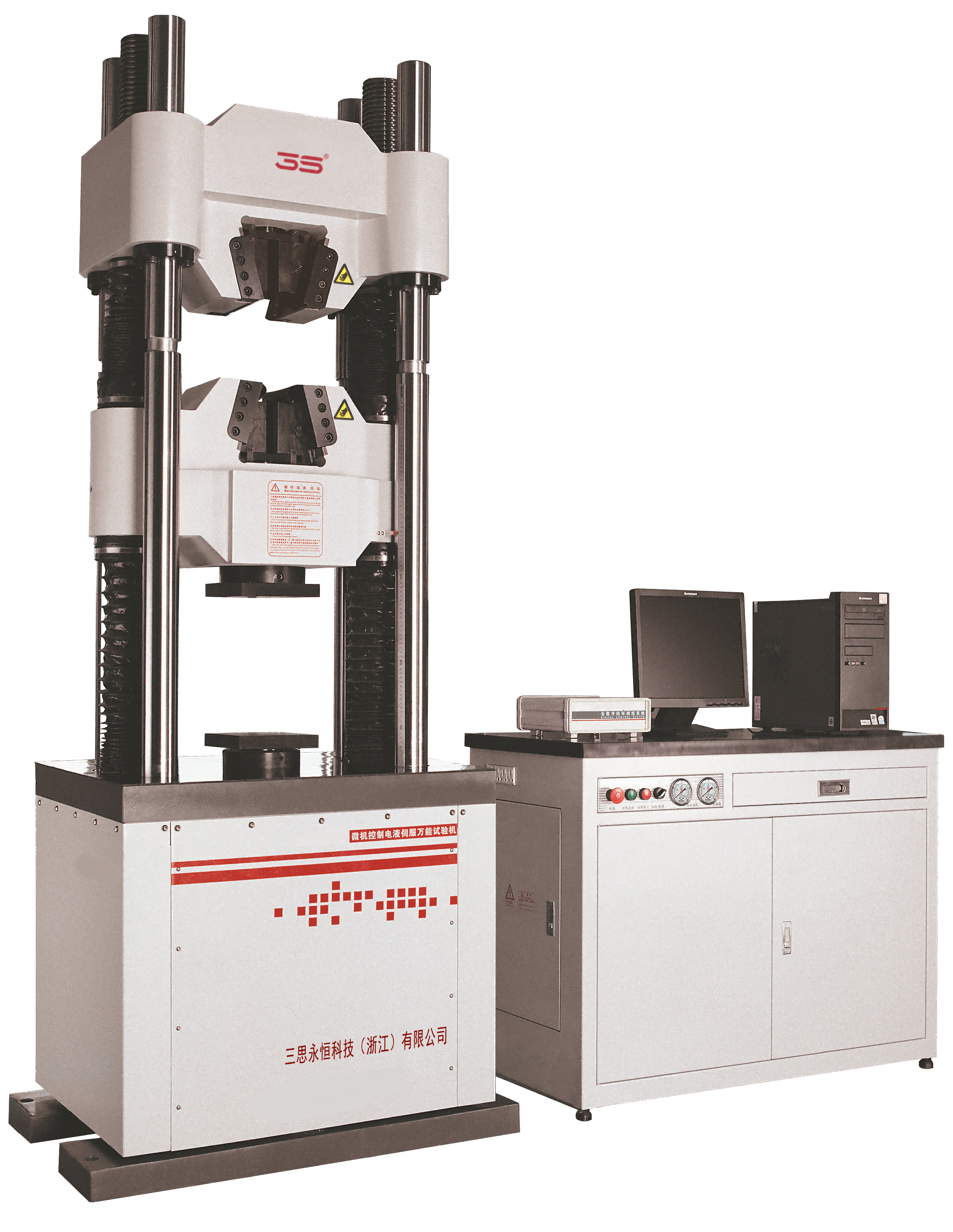

آلة اختبار مؤازرة هيدروليكية يتم التحكم فيها بواسطة الكمبيوتر 1000 كيلو نيوتن

قمة القوة والإخلاص: نظام اختبار عالمي مؤازر هيدروليكي بقدرة 1000 كيلو نيوتن

حيث تم إثبات الأساطير الهيكلية - قدرة لا مثيل لها تصل إلى 100 طن للمواد الأكثر تطلبًا والتحقق من صحة المكونات في العالم.

المقدمة: تحديد حدود السلامة الهيكلية

في عالم الهياكل العملاقة، والآلات الثقيلة، وأنظمة الدفاع المتقدمة، لا يعد الأداء المادي مجرد مواصفات، بل إنه الحد المطلق بين النجاح والفشل الكارثي. يتطلب الاختبار على هذا النطاق أكثر من مجرد آلة؛ فهو يتطلب منصة تحقق ذات قدرة هائلة ودقة ومرونة. آلة الاختبار العالمية الهيدروليكية المؤازرة

نقدم لكم نظام الاختبار العالمي المؤازر الهيدروليكي بقدرة 1000 كيلو نيوتن (حوالي 225000 رطل قوة / 100 طن قوة) - وهو المفترس الرئيسي لاختبار المواد. تم تصميم هذا النظام للتحقق من صحة العمود الفقري للحضارة، وهو مصمم للمؤسسات التي تعتمد الفولاذ في ناطحات السحاب، والسبائك في المركبات الفضائية، والأوتار في الجسور المعلقة، والدروع في ساحات القتال. إنه يحول القوة الهائلة إلى بيانات دقيقة بشكل رائع ومثالية رقميًا، مما يوفر الأدلة القاطعة المطلوبة للتوقيع النهائي على المشاريع الهندسية الأكثر أهمية في العالم.

آلة الاختبار الهيدروليكي المؤازرة الرقمية ليست أداة اختبار مطورة؛ إنها محطة توليد كهرباء صناعية مصممة لهذا الغرض لضمان الجودة. من خلال الجمع بين مشغل هيدروليكي مؤازر ضخم بقدرة 1000 كيلو نيوتن وإطار تحميل صلب متعدد الأعمدة ونظام بيئي حديث للتحكم الرقمي، فإنه يوفر الطاقة والتحكم والذكاء اللازم لتلبية معايير ISO وASTM وEN وMIL-SPEC لأكبر وأقوى المواد. جهاز اختبار الشد الهيدروليكي المؤازر

الميزات الأساسية: أساس الهندسة التي لا هوادة فيها لآلة اختبار الشد الهيدروليكي عالية التحميل

1. القوة الهائلة ذات الدقة المترولوجية:

• إطار تحميل ذو سعة كبيرة: مصنوع من الفولاذ عالي الجودة بتصميم من أربعة أو ستة أعمدة، وقد تم تصميم إطارنا لانحراف قريب من الصفر تحت الحمل الأقصى. ويضمن ذلك محاذاة محورية مثالية أثناء اختبارات الشد أو الضغط بقدرة 1000 كيلو نيوتن، مما يزيل لحظات الانحناء الطفيلية التي تفسد البيانات على هذا المقياس.

• المحرك الهيدروليكي المؤازر عالي الأداء: قلب النظام. يوفر المشغل ذو التجويف الكبير والمتحكم فيه بصمام مؤازر تطبيقًا سلسًا وسريع الاستجابة ومستقرًا للقوة. فهو يتيح التحكم الدقيق بدءًا من السرعات شبه الثابتة للكشف الدقيق عن نقطة الخضوع إلى السرعات الأعلى لمراقبة جودة الإنتاج، مع إمكانات اختيارية لاختبار الكلال المنخفض الدورة وميكانيكا الكسر.

• قياس القوة ذات الدرجة المرجعية: مجهزة بخلية تحميل محكمة الغلق ودقيقة بقوة 1000 كيلو نيوتن، وتم معايرتها مباشرة وفقًا للمعايير الوطنية. يحقق دقة تبلغ ±0.5% أو أفضل من الحمل المشار إليه (الفئة 1 وفقًا لمعيار ASTM E4 / ISO 7500-1)، مما يضمن إمكانية الدفاع عن كل نقطة بيانات قانونيًا وتقنيًا.

2. الثبات الصناعي وسيادة المشغل:

• وحدة الطاقة الهيدروليكية للخدمة الشاقة: حزمة طاقة مستقلة عالية التدفق مصممة للتشغيل المستمر والموثوق. تتميز بمضخات من الدرجة الصناعية، ومراكم للتحكم سريع الاستجابة، وترشيح متقدم، وأنظمة تبريد فعالة للحفاظ على الاستقرار أثناء الاختبارات طويلة الأمد.

• مجموعة السلامة الشاملة وغير القابلة للتفاوض: تعد السلامة على مستوى القوة هذا أمرًا بالغ الأهمية. يدمج النظام حماية متعددة المراحل : صمامات تخفيف هيدروليكية، وسدادات نهائية ميكانيكية، وحدود القوة/الإزاحة المستندة إلى البرامج، وواقي أمان فولاذي متشابك بالكامل وثقيل المقياس مع نوافذ عرض. نظام التوقف في حالات الطوارئ يوقف كل الحركة على الفور.

• حجم اختبار واسع وقابل للتكيف: يوفر ارتفاعًا وعرضًا كبيرًا واضحًا لاستيعاب ليس فقط العينات القياسية، ولكن أيضًا المكونات الهيكلية واسعة النطاق، والتجمعات الخرسانية الكبيرة، واللحامات المخصصة، والغرف البيئية المتكاملة.

3. مركز القيادة الذكي: التحكم المتقدم والبرمجيات

• وحدة تحكم رقمية مخصصة عالية الدقة: توفر تشغيلًا مستقلاً مع واجهة رسومية تعمل باللمس لمراقبة القوة والإزاحة والإجهاد وحالة الاختبار في الوقت الفعلي.

• النظام الأساسي لبرامج الكمبيوتر الشخصي على مستوى المؤسسات:​ هذا هو عقل العملية، وهو مصمم لتحقيق القوة والامتثال:

  • ملف التعريف المرئي ومنشئ التسلسل: برنامج بروتوكولات اختبار معقدة ومتعددة المراحل (التحميل، التثبيت، التفريغ، التحميل التدريجي، الكتل الدورية) مع واجهة مخطط انسيابي بديهية.

  • مكتبة المعايير العالمية: طرق الاختبار المحملة مسبقًا لحديد التسليح (ASTM A615)، والفولاذ الهيكلي، والمثبتات (ASTM A490، F606)، واللحامات، والمواد المركبة، والمواد الاصطناعية الجيولوجية عند القوى العالية.

  • الحصول على البيانات فائقة السرعة: يلتقط البيانات بالمعدلات اللازمة لتحديد نقطة إنتاج المعادن عالية القوة بدقة والتقاط أحداث الكسر العابرة.

  • التحليل والحساب المتقدم: يقوم تلقائيًا بحساب جميع الخواص الميكانيكية المهمة: قوة الخضوع العلوية والسفلية، وقوة الشد، ومعامل المرونة، والاستطالة المنتظمة والإجمالية، وتقليل المساحة، والمزيد. يمكن تهيئتها لتحليل الإجهاد والانفعال الحقيقي.

  • سلامة البيانات غير القابلة للكسر وإعداد التقارير: يُنشئ تقارير اختبار جاهزة للتخصيص وقابلة للتخصيص بالكامل. يتم تخزين جميع البيانات الأولية وشهادات المعايرة وسجلات المشغل في قاعدة بيانات آمنة وقابلة للتدقيق مع التحكم في الإصدار، وهو أمر ضروري لاعتماد ISO/IEC 17025.

4. تعدد استخدامات التطبيقات منقطع النظير: جهاز اختبار الشد الهيدروليكي العالمي

• الأدوات المتخصصة عالية السعة: يتم إطلاق إمكانات النظام من خلال الأدوات الخاصة بالتطبيقات:

  • مقابض إسفينية هيدروليكية: للعينات المسطحة والمستديرة، مما يمنع الشد اليدوي عند القوى العالية.

  • التركيبات الملولبة: للمسامير عالية القوة، ومقرنات حديد التسليح، وقضبان التثبيت، ومثبتات الأساس.

  • ألواح الضغط والمقاعد الكروية:​ لاختبار الأسطوانات الخرسانية الكبيرة والمحامل الهيكلية ووحدات البناء.

  • تصميم وتصنيع التركيبات المخصصة: يمكن لفريقنا الهندسي تصميم وبناء الأدوات للمكون الفريد الخاص بك، مثل صمامات خطوط الأنابيب، أو شفرات التوربينات، أو الإطارات الفرعية للمركبة.

• وحدات التحسين الحرجة:

  • مقاييس امتداد السفر الكبيرة: مقاييس امتداد عالية الدقة مثبتة بمشبك أو ليزر/فيديو لقياس الضغط على عينات كبيرة الحجم.

  • غرف درجة الحرارة العالية أو البيئية:​ لاختبار أداء المواد في ظل الظروف الحرارية القاسية (-70 درجة مئوية إلى +1200 درجة مئوية + النطاقات المتاحة).

  • التعامل الآلي مع العينات: التكامل مع الأذرع الآلية للتحميل/التفريغ في بيئات الإنتاج عالية الإنتاجية.
