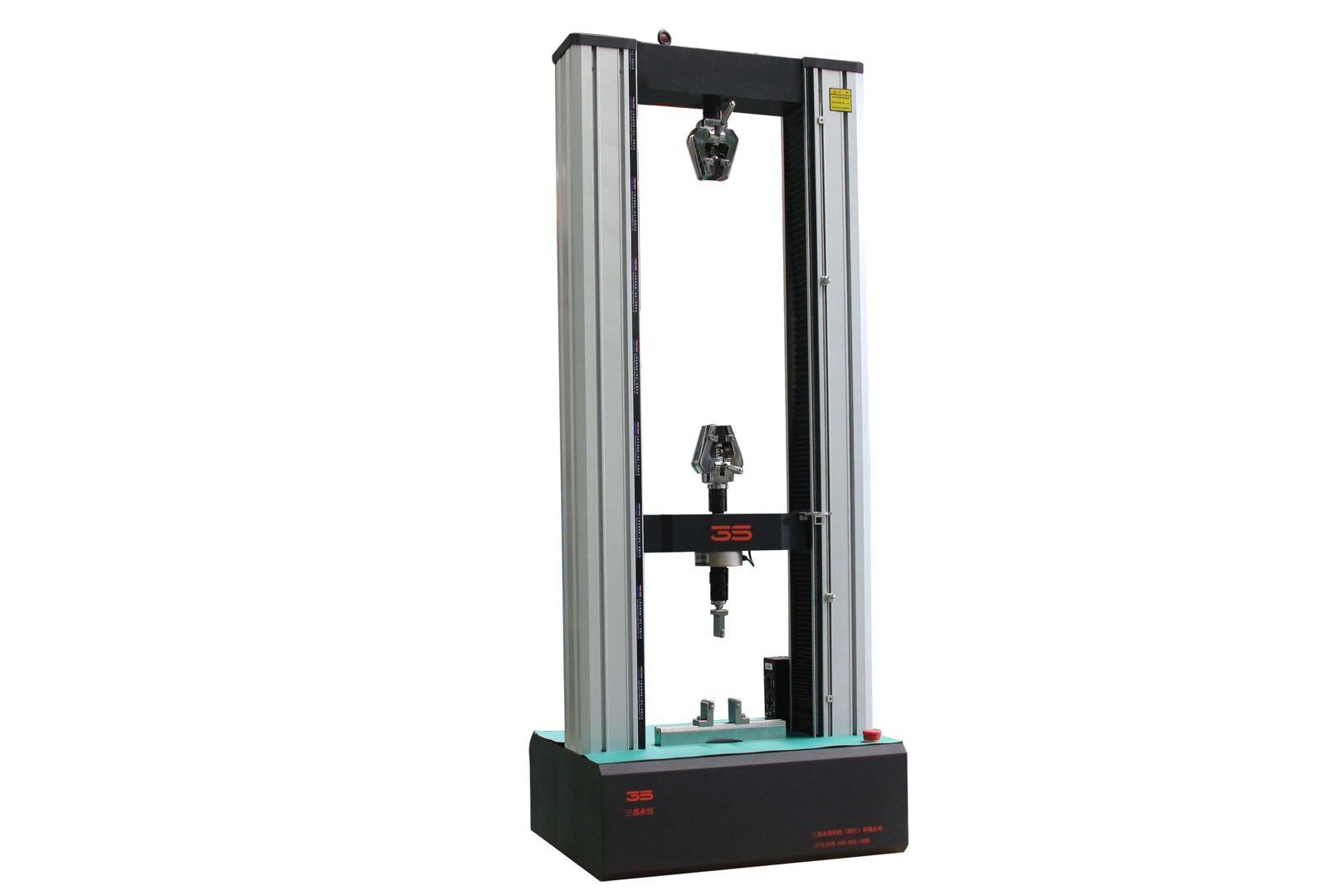

آلة الاختبار العالمية 2000N | نظام مزدوج العمود عالي الدقة لاختبار المواد | متوافق مع ISO/ASTM

ملخص تنفيذي

تمثل آلة الاختبار العالمية 2000N التوازن الأمثل بين الأداء الدقيق والمتانة الصناعية. تم تصميم حل الاختبار هذا بإطار صلب مزدوج العمود ونظام محرك مؤازر كهربائي متقدم، ويوفر دقة قوة تبلغ ± 0.5% لتطبيقات اختبار الشد والضغط والانحناء والقص والتقشير عبر صناعات متعددة بما في ذلك البلاستيك والسيارات والفضاء والأجهزة الطبية ومختبرات مراقبة الجودة. جهاز اختبار الشد الإلكتروني الرقمي

المواصفات الفنية

النظام الميكانيكي

نظام التحكم والقياس

• آلية القيادة : لولب كروي دقيق مع محرك سيرفو يعمل بالتيار المتردد بدون فرش

• قياس الموضع : جهاز تشفير بصري عالي الدقة بدقة 0.04 ميكرومتر

• أوضاع التحكم : الموقع، السرعة، القوة، والإجهاد (مع مقياس التمدد)

• معدل أخذ عينات البيانات : حتى 2000 هرتز (قابل للتعديل)

• متطلبات الطاقة : 220 فولت/110 فولت تيار متردد، 50/60 هرتز، مرحلة واحدة

• ظروف التشغيل : 10-30 درجة مئوية، 20-80% رطوبة نسبية (بدون تكاثف)

قدرات البرمجيات اختبار الشد النسيج

• المعايير المحملة مسبقًا : ASTM D638، D412، D903، ISO 527، EN 10002، وأكثر من 50 طريقة إضافية

• العرض في الوقت الفعلي : منحنيات القوة مقابل الوقت والإزاحة والضغط مع تحديثات مباشرة

• الحسابات التلقائية : معامل يونج، قوة الخضوع، قوة الشد، الاستطالة عند الكسر، طاقة الكسر

• إدارة البيانات : قاعدة بيانات SQL مع إمكانية التتبع الكامل ومسار التدقيق

• إنشاء التقارير : قوالب قابلة للتخصيص بتنسيقات PDF وExcel وWord

• دعم متعدد اللغات : الإنجليزية، الإسبانية، الفرنسية، الألمانية، الصينية، اليابانية

الميزات والمزايا الرئيسية

1. آلة اختبار الشد البلاستيكية ذات الهندسة الدقيقة

• خلية تحميل معوضة بدرجة الحرارة : تحافظ على الدقة عبر الظروف البيئية المختلفة

• آلية مقاومة رد الفعل العكسي : تمنع اللعب في نظام القيادة للتحكم الدقيق في الإزاحة

• خوارزميات التصفية المتقدمة : معالجة الإشارات الرقمية للحصول على بيانات نظيفة ودقيقة

2. تصميم يركز على المستخدم

• لوحة تحكم تعمل باللمس : شاشة ملونة مقاس 10 بوصات مع نظام ملاحة بديهي

• نظام الأدوات سريع التغيير : نظام محاذاة المقبض في انتظار الحصول على براءة اختراع يقلل من وقت التغيير بنسبة 70%

• مساحة عمل مريحة : ارتفاع عمل 800 مم مع إمكانية الوصول الأمامي والجانبي

• ميزات السلامة المتكاملة : التوقف في حالات الطوارئ، وحدود السفر الزائد، وحماية القوة الزائدة

  التكوينات والملحقات المتاحة

  تتضمن الحزمة القياسية:

  1. إطار الاختبار الرئيسي مع نظام محرك سيرفو

  2. التحكم في الكمبيوتر باستخدام البرامج المثبتة مسبقًا

  3. المقابض الإسفينية اليدوية الأساسية (مسطحة ومستديرة)

  4. ألواح الضغط (قطر 100 ملم)

  5. مجموعة أدوات التثبيت وأوزان المعايرة

  6. دليل المشغل ومقاطع الفيديو التدريبية

  7. ضمان شامل لمدة سنة

  الملحقات الاختيارية:

  • أنظمة الإمساك :

    • مقابض هوائية مع ضغط قابل للتعديل (0-10 بار)

    • مقابض إسفينية ذاتية الشد لعينات الاستطالة

    • قبضة الألياف مع الفكين ذات الوجه المطاطي

    • مقابض درجات الحرارة العالية (تصل إلى 350 درجة مئوية)

  • ملحقات القياس :

    • مقياس امتداد الفيديو بدقة 5 ميجابكسل (عدم الاتصال)

    • مقياس تمدد الاتصال (طول المقياس 25 مم/50 مم)

    • مقياس التمدد ذو المحورين لقياس نسبة بواسون

    • ميكرومتر ليزر لقياس المقطع العرضي

  • الخيارات البيئية :

    • غرفة حرارية (-70 درجة مئوية إلى +350 درجة مئوية)

    • غرفة الرطوبة (10-98% رطوبة نسبية)

    • حمامات غمر السوائل للبيئات المسببة للتآكل

  • حلول الأتمتة :

    • وحدة تغذية العينات التلقائية للاختبار بكميات كبيرة

    • نظام تغيير القبضة الروبوتية

    • قارئ الباركود لتتبع العينات

  ---

  تطبيقات الصناعة

  البوليمرات والبلاستيك

  • خصائص الشد : ASTM D638، ISO 527

  • قوة الانثناء : ASTM D790، ISO 178

  • مقاومة الصدمات : تتوفر تركيبات Izod/Charpy

  الأجهزة الطبية

  • اختبار القسطرة : قوة الدفع والسحب، والضغط الانفجاري

  • قوة الخياطة : قوة سحب العقدة، والسحب المستقيم

  • التحقق من صحة التغليف : قوة التقشير، وسلامة الختم

  مكونات السيارات

  • المواد الداخلية : قوة تمزق النسيج، ضغط الرغوة

  • السحابات : قوة الاحتفاظ بالمشبك، شد المسمار

  • مكونات المطاط : المطاط الصناعي، إجهاد الانفعال، مجموعة الضغط

  تصنيع الإلكترونيات

  • اختبار ثنائي الفينيل متعدد الكلور : قوة تقشير النحاس، من خلال السلامة

  • اختبار الموصل : قوة الإدراج/الاستخلاص

  • اختبار الدائرة المرنة : متانة دورة الانحناء

  صناعة التعبئة والتغليف

  • اختبار الأفلام والرقائق : مقاومة الثقب وانتشار التمزق

  • الكرتون المضلع : اختبار سحق الحواف (ECT)، صلابة الانحناء

  • اختبار المواد اللاصقة : التصاق القشرة، قياس الالتصاق

  الأكاديمية والبحثية

  • تعليم علوم المواد : تحديد الملكية الأساسية

  • مختبرات البحث والتطوير : توصيف المواد الجديدة

  • تحليل الفشل : اختبار المكونات والتحقق من صحتها

  ---

  بيانات الأداء والتحقق من صحتها

  مقاييس التكرار

  • قياس القوة : ≥ 0.1% اختلاف عبر 10 اختبارات متتالية

  • التحكم في الموضع : تكرار ± 2 ميكرومتر على نطاق السفر الكامل

  • اتساق السرعة : ± 0.2% انحراف عبر نطاق السرعة
