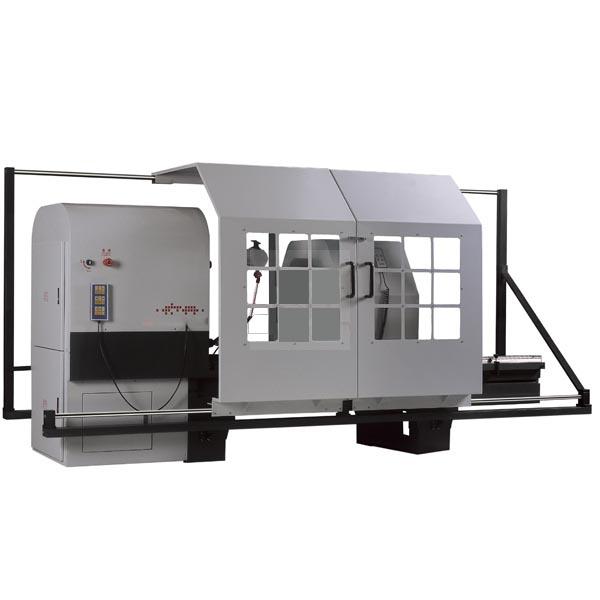

اختبار التواء الترباس عالي القوة 1000Nm-30000N.m

نظرة عامة على المعدات جهاز اختبار عزم الدوران بشاشة تعمل باللمس

تعد آلة اختبار الالتواء الإلكترونية حاليًا واحدة من أكثر أدوات اختبار البراغي عالية القوة شيوعًا في الصين، وتقدر قيمتها باستثماراتها المنخفضة وعائداتها العالية . يتم استخدامه على نطاق واسع من قبل:

• الشركات المصنعة للبراغي عالية القوة

• مصنعي السيارات

• شركات الترباس والمثبتات

• وكالات فحص الجودة الهندسية

• وحدات بناء الهياكل الفولاذية

• وكالات الإشراف الهندسي

• قطاعات السكك الحديدية والجسور والطاقة عالية السرعة

• مختبرات البحث العلمي

• هيئات التفتيش والتحكيم على السلع

• أقسام الإشراف الفني

• صناعات طاقة الرياح والطاقة الشمسية

• المؤسسات الصناعية والتعدين

• مصنعي آلات البناء

• مصنعي أبراج نقل الطاقة

• صناعة البتروكيماويات

• الجامعات والكليات

الوصف الوظيفي جهاز اختبار الالتواء الرقمي

تم تصميم هذا الاختبار وتصنيعه وفقًا للمعايير ذات الصلة، بما في ذلك:

• جيجابايت/T 32076.7-2015

• جيجابايت/ت 1231-2006

• جيجابايت/ت 16823.3-2010

• آيزو 16047:2013

• جيجابايت/ت 16823.2-1997

• جيجابايت/ت 50205

• ملحوظة/T 31082-2016

• جيجابايت/ت 3098.1-2010

• غيغابايت 50205-2001

اختبار المواد قادر على اختبار وعرض وطباعة القوة المحورية المشدودة، وعزم الدوران المشدود، ومعامل عزم الدوران، وزاوية الشد لمجموعات البراغي الكبيرة عالية القوة ذات الرأس السداسي (M33 إلى M64) .

عند الانتهاء من مجموعة الاختبار، يقوم الجهاز تلقائيًا بحساب المعلمات الرئيسية للعينات N، بما في ذلك:

• يعني القوة المحورية

• يعني عزم الدوران

• يعني معامل عزم الدوران

• الانحراف المعياري

• معامل الاختلاف

التطبيق الأساسي : يستخدم بشكل رئيسي لاختبار البراغي في الهياكل الفولاذية الكبيرة وتوربينات الرياح .

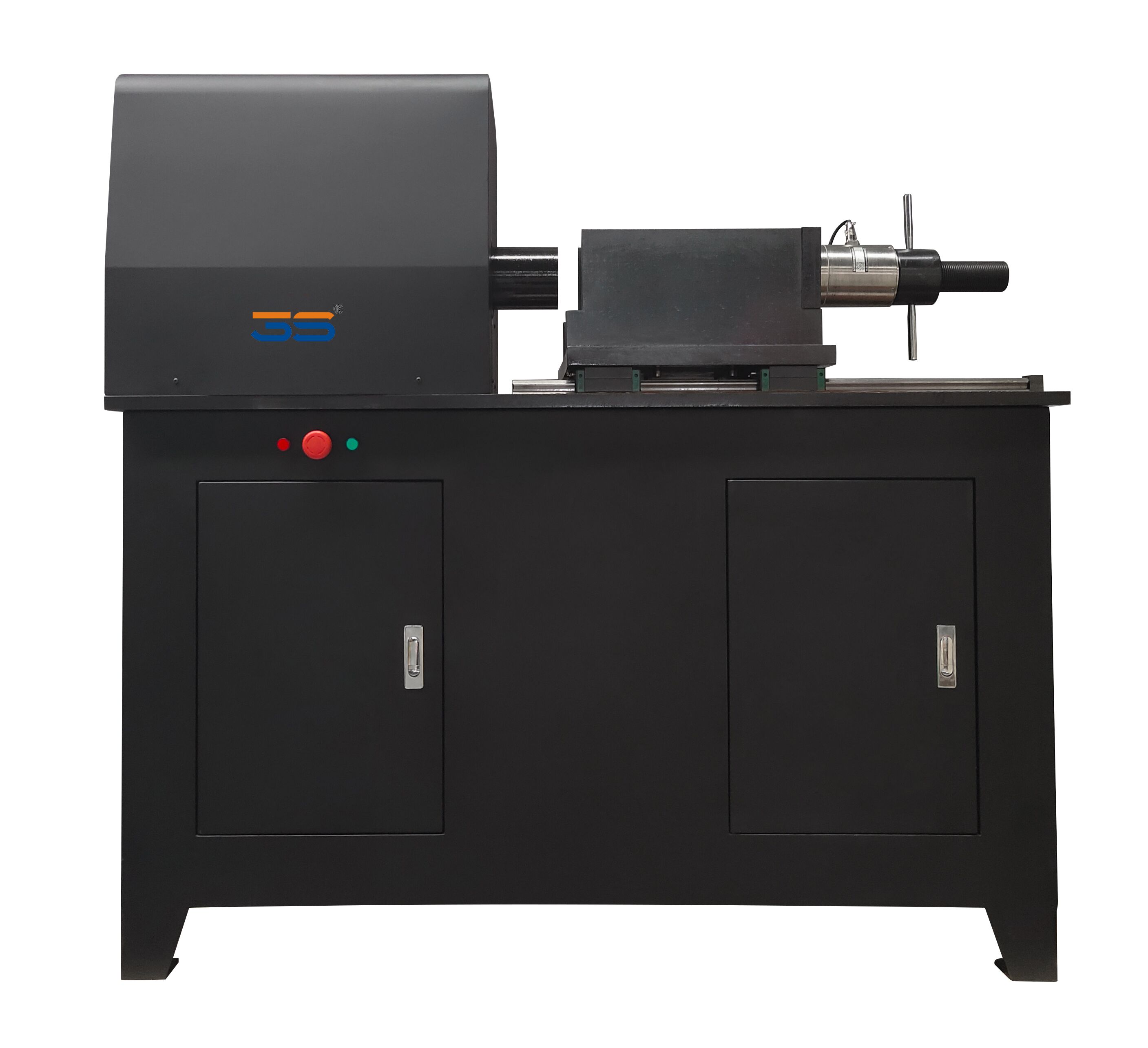

الخصائص الهيكلية: جهاز اختبار الالتواء الذي يتم التحكم فيه بواسطة الكمبيوتر الصغير

يستخدم الجهاز بنية قياس مباشرة لكل من مستشعر القوة المحورية ومستشعر عزم الدوران. يتجنب هذا التصميم بشكل فعال الأخطاء المرتبطة بنقل القوة غير المباشرة، مما يضمن قراءات أكثر دقة.

1. تصميم مريح : تم تصميم ارتفاع الوحدة الرئيسية بناءً على مبادئ مريحة لسهولة التشغيل.

2. إعداد مريح : يتم تركيب وحدة تركيب/اختبار شد عزم الدوران على قضبان توجيه خطية، مما يسمح بتركيب العينات وتعديلها بسرعة وسهولة.

3. برنامج سهل الاستخدام : يتميز بعملية بسيطة بنقرة واحدة لعملية الاختبار بأكملها.

4. صندوق الأدوات المتكامل : يتم تكوين صندوق الأدوات في الجزء السفلي من الوحدة الرئيسية لتوفير راحة المشغل.

5. التحميل المتسق : يستخدم مخفضًا للتحميل الثابت للسرعة عند طرف الإدخال، مما يؤدي إلى تحسين الاتساق والتكرار وأصالة نتائج الاختبار بشكل كبير.

6. هيكل متين : تمت معالجة سطح الوحدة الرئيسية لمقاومة التآكل والصدأ، مما يضمن عمرًا طويلًا للتصميم. تتميز بالصلابة العالية وقوة التعب. تتمتع المكونات الكهربائية بظروف جيدة لتبديد الحرارة، مما يضمن أداءً مستقرًا ويمنع تلف الدوائر المتكاملة بسبب الحرارة الزائدة.

7. محاذاة دقيقة : يعتمد هيكلًا أفقيًا قائمًا على الأرض مصنوعًا من ألواح فولاذية سميكة، مما يضمن صلابة عالية للإطار الرئيسي. تتم محاذاة المكونات الرئيسية - بما في ذلك محرك سيرفو التيار المتردد، ومخفض السرعة، والوصلة، ومستشعر عزم الدوران ثنائي الاتجاه عالي الدقة، وخلية تحميل الضغط، وجهاز التوتر المحوري - على محور مركزي واحد بمحورية تبلغ ≥0.2 مم . تمنع هذه المحاذاة توليد عزم الدوران الجانبي أو القوة المحورية أثناء عملية شد البراغي. قياس دقيق ولدينا ضمان جيد للجودة.
